Überprüfen Sie Ihren Elektrozaun

In diesem Artikel zeigen wir Ihnen, wie Sie eine komplette Zaunkontrolle/-Wartung durchführen, um sicherzustellen, dass die Zaunanlage in gutem Zustand ist und funktioniert.

Es ist wichtig, dass Sie Ihren Elektrozaun regelmäßig überprüfen. Wenn er nicht richtig funktioniert, verlieren die Tiere schnell den Respekt vor dem Zaun und es besteht die Gefahr, dass sie aus dem Gehege ausbrechen oder sich am Zaun selbst verletzen.

Wir haben den Zauncheck in 4 Teile unterteilt:

1. Überprüfung des Spannungsgebers/Elektrozaungerätes
2. Überprüfung der Spannung am Elektrozaungerät
3. Überprüfung der Erdung des Elektrozauns
4. Inspektion des Zauns

1. Funktioniert Ihr Weidezaungerät richtig?

Das Weidezaungerät ist der "Motor" eines Elektrozauns. Wenn Sie Ihren Elektrozaun überprüfen, sollten Sie daher zunächst messen, ob das Gerät ordnungsgemäß funktioniert. Dies gibt Ihnen auch einen Anhaltspunkt, wenn Sie später messen, wie gut der Zaun selbst funktioniert.

Ihr Weidezaungerät hat mindestens zwei Anschlüsse, auch Klemmen genannt:

🔴 Einen roten, der die Verbindung zum Elektrozaun herstellt

🟢 Einen grünen, der die Verbindung zum Erdanschluss herstellt.

Schritt für Schritt

1. Schalten Sie das Weidezaungerät aus und entfernen Sie den Draht zum Zaun von der roten Klemme.

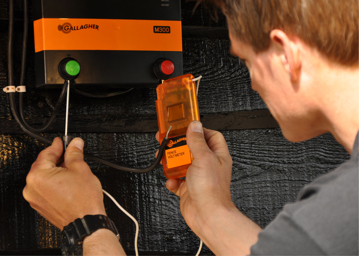

2. Schalten Sie das Weidezaungerät wieder ein und messen Sie nun die Spannung zwischen der roten und der grünen Klemme mit einem Voltmesser (siehe Gerät unten). Halten Sie die kleine Erdungsspitze des Voltmessers an die grüne Klemme (Erde) und den Sensor vom Voltmesser an die rote Klemme.

❌ Ist die Spannung kleiner als 6.000 Volt? Dann ist wahrscheinlich das Weidezaungerät defekt.

✅ Liegt die Spannung bei 6.000 Volt oder mehr? Dann ist das Weidezaungerät in Ordnung.

3. Notieren Sie sich die vom Voltmesser angezeigte Spannung: Sie werden sie später beim Zauncheck benötigen.

❗ Vergessen Sie nicht, das Weidezaungerät auszuschalten, damit Sie keinen Stromschlag bekommen, während Sie das Kabel zum Zaun wieder an die rote Klemme anschließen. Anschließend können Sie das Gerät wieder einschalten, damit der Zaun unter Strom steht.

2. Ist genug Strom im Elektrozaun?

Ein Elektrozaun gibt nur dann einen Stromschlag, wenn Sie den Zaundraht und die Erde gleichzeitig berühren. Daher muss der grüne Anschluss des Weidezaungeräts (für den Erdanschluss) mit einem oder mehreren Erdspießen/Erdstäben verbunden sein, die einen guten Kontakt zur Erde haben. Dies ist eine häufige Fehlerquelle, die zu einer verminderten Leistung des Elektrozauns führt.

Schauen wir uns an, wie gut Ihr Elektrozaun funktioniert!

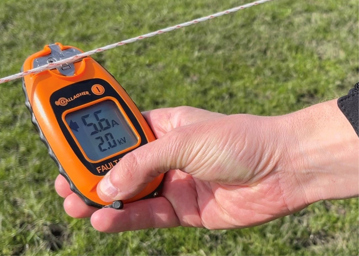

Messen Sie selbst die Spannung am Zaun mit einem Voltmesser: Halten Sie den Voltmesser an den Zaundraht und vergewissern Sie sich, dass die kleine Messspitze des Voltmessers gut geerdet ist. Lesen Sie die Spannung am Zaun ab und vergleichen Sie nun diesen Wert mit der Spannung, die Sie direkt am Weidezaungerät gemessen haben (siehe Teil 1 des Zaunchecks).

✅ Ist die Differenz kleiner als 1.500 Volt? (z.B. 6.000 Volt gemessen am Weidezaungerät und 5.000 Volt gemessen am Zaun = 1.000 Volt Unterschied.) Dann sind die Erdung und die elektrischen Verbindungen zum Zaun in Ordnung.

❌ Ist die Differenz größer als 1.500 Volt? (z.B. 6.500 Volt gemessen am Weidezaungerät und 4.500 Volt gemessen am Zaun = 2.500 Volt Unterschied.) Dann ist das ein Zeichen dafür, dass die Erdung unzureichend ist und/oder die elektrischen Verbindungen zum Zaun defekt sind.

Sehen Sie sich das folgende Video mit den verschiedenen Geräten zur Messung Ihres Elektrozauns an:

3. Ist die Erdverbindung ausreichend?

Wenn der Elektrozaun nicht vollständig unter Strom steht (siehe Teil 2 des Zaunchecks), liegt die Ursache häufig in einer fehlerhaften Erdung.

Nachfolgend finden Sie ein Verfahren zur Überprüfung der Erdung Ihres Zaun:

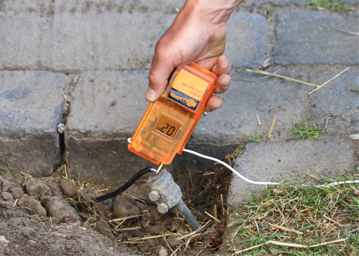

1. Verursachen Sie bei dem ausgeschaltetem Weidezaungerät einen vorübergehenden Kurzschluss an den Zaundrähten, etwa 100 Meter vom Erdungsanschluss entfernt. Der Kurzschluss muss so groß sein, dass die Spannung am Zaun auf unter 1.000 Volt sinkt. Sie können den Kurzschluss herstellen, indem Sie einen Erdspieß/Erdstab/Eisenstab neben dem Zaun einschlagen und ihn mit dem Zaun verbinden.

2. Wenn Sie das Stromgerät einschalten, fließt nun eine starke Spannung sowohl durch den Zaun als auch durch die Erde zum Erdanschluss. Wenn die Erdverbindung nicht in Ordnung ist, überträgt sich ein Teil dieser Spannung auf alles andere. Sie können das spüren, wenn Sie eine Hand auf den Erdstab und die andere auf den Boden danebenlegen. Aber seien Sie vorsichtig, denn Sie können einen ganz ordentlichen Schlag bekommen. Verwenden Sie stattdessen einen digitalen Voltmesser, mit dem Sie den "Überlauf" genau ablesen können:

✅ Liegt die Spannung unter 300 Volt? Dann ist die Erdverbindung in Ordnung.

❌ Liegt die Spannung über 300 Volt? Dann ist die Erdverbindung unzureichend.

Wie man die Erdung verbessert

Häufig wird festgestellt, dass die Erdverbindung unterdimensioniert ist. Viele Menschen sind über die Anzahl der Erdungsstäbe überrascht, die für eine gute Erdung erforderlich sind. Dabei muss man auch bedenken, dass eine sehr hohe Spannung durch die Erde fließt.

👍 Als Faustregel gilt, dass pro 3 Joule Energie, die das Weidezaungerät liefern kann, 1 Standard-Erdstab erforderlich ist. Ein Weidezaungerät wie das Gallagher M1400 liefert beispielsweise bis zu 12 Joule, so dass man hier 4 Erdungsstäben benötigt.

Um die Erdung zu verbessern, können Sie mehrere Dinge tun:

👉 Erstens können Sie die Anzahl der Erdstäbe erhöhen, bis Sie bei der obigen Messung weniger als 300 Volt messen. Die Erdstäbe sollten in einem Abstand von 3 Metern aufgestellt und mit einem starken Kabel verbunden werden. Achten Sie auch darauf, dass Sie einen Abstand zu den Erdungsanschlüssen anderer elektrischer Anlagen einhalten.

👉 Manchmal kann es aufgrund der Bodenbeschaffenheit zu Problemen mit der Erdung kommen. Auf sandigen Böden ist es vorteilhaft, Erdstäbe zu verwenden, die tiefer in den Boden reichen. Die Lösung ist eine Verbindung, die mehrere Erdstäbe zu einem extra langen Erdstab verbindet. Ihr Poda Center verfügt über Geräte zum Einschlagen dieser Art von Erdstäben.

👉 Ein alter Trick zur Verbesserung der Erdung besteht darin, das Erdreich um die Erdstäbe herum zu salzen, um die Leitfähigkeit zu verbessern. Wenn der Boden sehr trocken ist, können Sie das Produkt "Bentonit" von Poda kaufen. Bentonit ist eine Mischung aus Salzen und einem stark absorbierenden vulkanischen Ton, der Feuchtigkeit sehr gut speichert und dadurch die Leitfähigkeit des Bodens um die Erdstäbe herum stark verbessert.

👉 Auch die Form des Erdstabes wirkt sich darauf aus, wie gut er sich mit dem Boden verbindet: Der "Kiwitah"-Erdstab von Poda beispielsweise ist so profiliert, dass er die fünffache Oberfläche eines normalen runden Erdstabes hat. In der Regel kann diese Art von Erdstab drei normale runde Erdstäbe ersetzen.

4. Überprüfen Sie Ihren Zaun

1. Schließen Sie den Zaun an das Weidezaungerät an, nachdem Sie die Spannung ohne angeschlossenen Zaun gemessen haben, und messen Sie nun die Spannung am Weidezaungerät erneut mit dem Voltmesser. Wenn die Spannung im Vergleich zu dem Wert, den Sie am Weidezaungerät ohne angeschlossenen Zaun gemessen haben, stark gesunken ist, liegt ein Fehler in der Zaunleitung vor.

Ein starker Spannungsabfall ist in der Regel darauf zurückzuführen, dass Fremdkörper (alter Zaundraht o. ä.) am Zaundraht liegen und dadurch einen Spannungsverlust verursachen. Besonders bei Feuchtigkeit kann auch starker Bewuchs einen großen Spannungsabfall verursachen. Es können aber auch Fehler im Zaun selbst vorliegen, wie schlechte elektrische Verbindungen, defekte Isolatoren oder Kabel.

2. Führen Sie eine physische Inspektion des Zauns durch. Vergewissern Sie sich, dass die Isolatoren intakt und die Zaunpfosten solide und stabil sind. Ziehen Sie den Zaundraht bei Bedarf nach und prüfen Sie, ob er mit Fremdkörpern in Berührung gekommen ist (z. B. alter Draht, Äste usw.). Bei Kurzschlüssen und schlechten Verbindungen sind oft kleine Knackgeräusche zu hören, besonders bei feuchtem Wetter.

Holen Sie sich Hilfe von intelligenten Geräten

Gerade bei der regelmäßigen Inspektion und Reparatur Ihres Zauns erkennen Sie den Vorteil eines ferngesteuerten Weidezaungeräts und eventuell einer Unterteilung einer großen Zaunanlage in mehrere Abschnitte mit jeweils einem eigenen Zaunschalter. Dadurch können Sie den Zaundraht ohne Stromschlag anfassen und eine Reparatur gleich im Anschluss überprüfen.

📲 Mit dem "SmartPlug" von Poda können Sie Ihr Weidezaungerät über eine App auf Ihrem Mobiltelefon von überall aus ein- und ausschalten. Dies ist äußerst praktisch, wenn Sie während Ihres Inspektionsganges einen Fehler finden und den Strom an Ort und Stelle abschalten können, um die Reparatur vorzunehmen.

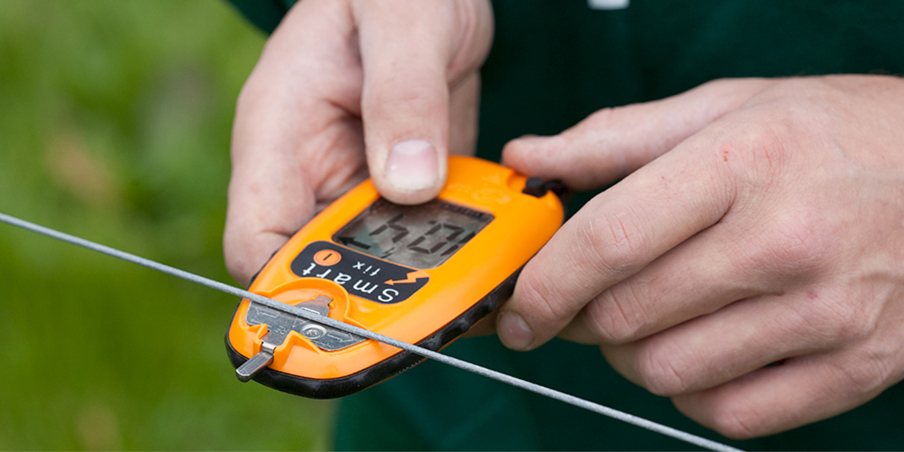

📱 Wenn Sie am Zaun entlang gehen, sinkt die Spannung, je näher Sie sich einem Fehler nähern. Mit dem Fehlersuchgerät "SmartFix" finden Sie die Fehler schnell und effizient. Der SmartFix ist eine Art Super-Version des digitalen Voltmessers, der speziell für die Überprüfung von Zäunen entwickelt wurde. Er zeigt mit Pfeilen und Zahlen an, in welche Richtung der Strom auf der Zaunlinie fließt. So können Sie leicht erkennen, in welche Richtung Sie gehen müssen, um die Fehler zu finden. Wenn Sie einen Fehler gefunden haben, können Sie mit der SmartPlug-App Ihr Weidezaungerät ausschalten und die Reparatur an Ort und Stelle vornehmen.

❗ Vergessen Sie nicht, den Zaun anschließend wieder einzuschalten.

Die Spannung am Elektrozaun ist am hinteren Ende der Koppel am niedrigsten, da die Entfernung zum Weidezaungerät dort am größten ist. Bei einem gut funktionierenden und gut dimensionierten Elektrozaun sollten Sie am "hinteren Ende" des Zauns, d.h. am weitesten vom Weidezaungerät entfernt, immer mindestens 3.000 Volt messen können.

Ist Ihr Zaun richtig konstruiert?

➰ Häufig sehen wir Fehler wie schlechte Verbindungen. Vermeiden Sie Verbindungen mit Schlaufen und Knoten. Alle Verbindungen und Stromübertragungen sollten mit verzinkten oder rostfreien Verbindern erfolgen, die für Draht, Cord oder Breitband im Zaun vorgesehen sind. Jede schlechte Verbindung führt zu einem messbaren Verlust, so dass es nicht viel braucht, um die Wirksamkeit des Elektrozauns zu verringern.

🧵 Auch die im Zaun verwendeten Drähte oder Bänder spielen eine entscheidende Rolle für seine Funktionalität. Schlechte Leiter sind oft der Grund dafür, dass ein Elektrozaun nicht richtig funktioniert. Bei einem elektrischen Cord- oder Breitbandzaun müssen Sie besonders vorsichtig sein, da diese Art von Zäunen aufgrund des geringen Querschnitts der Leiter bereits einen hohen Widerstand aufweisen. Bei schlechtem Kontakt besteht die Gefahr, dass die Drähte verbrennen.

Vergewissern Sie sich, dass alle verwendeten Drähte verzinkt sind, auch die Zuleitung vom Weidezaungerät zum Anfang des Zauns. Von Kupferdraht ist dringend abzuraten; er leitet zwar gut, führt aber sehr schnell zur Korrosion und zum Ausfall der Verbindungen. Ihr Poda Center, das Experte für Elektrozäune ist, kann Ihnen mehr darüber sagen.

Auch die Konstruktion des Zauns selbst kann Probleme verursachen. Neben der Rücksichtnahme auf die Tiere und deren Verhalten, muss der Zaun auch technisch korrekt konstruiert und installiert werden, um die bestmögliche Leistung zu gewährleisten. So sollte der Elektrozaun bei Toröffnungen an ein Erdkabel angeschlossen werden, das unter der Öffnung vergraben wird.

Ein Zaunalarm bietet zusätzliche Sicherheit

Sie sollten Ihren Zaun regelmäßig überprüfen, um sicherzustellen, dass Ihre Tiere sicher sind und nicht durch einen defekten Zaun zu Schaden kommen können.

Eine wertvolle zusätzliche Sicherheit ist unser Zaunalarm, der Poda FenceAlarm, den Sie einfach an Ihren Elektrozaun anbringen können. Der Zaunalarm überwacht die Spannung am Zaun rund um die Uhr und meldet sich über eine App auf Ihrem Mobiltelefon. Bei einem plötzlichen Spannungsabfall oder dem Unterschreiten eines voreingestellten Wertes erhalten Sie sofort eine Warnung per SMS und E-Mail.

📲 Sobald Sie eine Fehlermeldung erhalten, können Sie den Fehler mit dem Fehlersuchgerät SmartFix finden, den Strom mit Ihrem SmartPlug abschalten, den Zaun reparieren und den Strom wieder einschalten. Einfacher geht's nicht!

Wenden Sie sich an Ihr Poda Center, wenn Sie Ihren Zaun reparieren lassen möchten. Das Poda Center steht auch für eine professionelle Wartung zur Verfügung.
